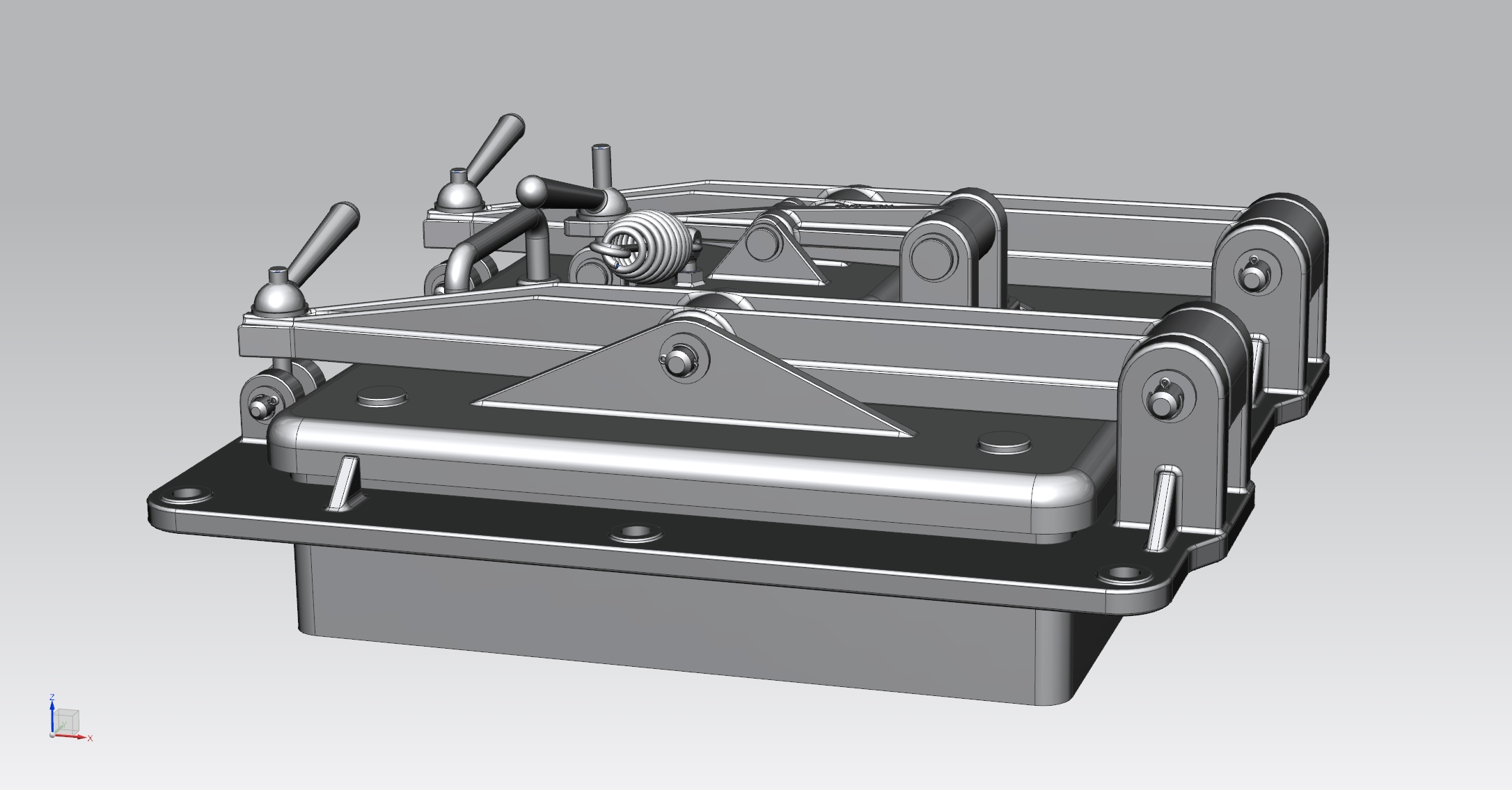

E/450x450/152/A/M01 mit Aufbau S/135x135

Abb. 4/25 mit Aufbau Abb. 55/1

Modifizierte Variante einer Einsteigetüre bei der eine Schauöffnung S/135x135/xxx aufgesetzt wird.

Der Vorteil ist die schnelle Öffnung zur Kontrolle des Brennraums.

Es können natürlich auch Schauöffnungen mit Glas und Spülluftanschluß aufgebaut werden.

Die Basisvariante ist die S/60 Abb.38/1

Die Türen mit Aufbau werden als komplett fertig montierte Variante incl. Dichtungen und Schrauben geliefert.

Teile:

Grauguss GG20
Rahmen WLF1052
flacher Deckel mit angegossenem Schamottekasten WLF1054
2 Bügel WLF1057

Stahlguss 1.4832
Rahmen WLF1266E
flacher Deckel WLF1267E
angeschraubter Schamottekasten WLF1269E
2 Bügel WLF1057
