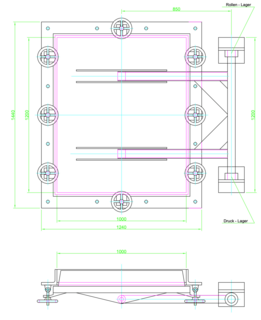

Abb.100/1 DXF Eigenkonstruktion
Bolzen Bügel D=25 mit Gleitlager
Bolzen Griff D=16 mit Spannrad D160 M16
Isolierkasten separat angeschraubt
Teile: komplette Stahlkonstruktion
Rahmen WLF1015 (E)
Deckel WLF1016 (E)
Schwenkarm (Modulare Baugruppe) wartungsfrei gelagert und justierbar
Schamottekasten WLF1017 (E) geschweißte Ausführung aus Bl.8-10mm 16Mo3/1.4828
