E/600/113B/A/M01
Mannlochdeckel DN600 / Topseller / Lagerware
Temperature ranges
GG20 (Standard)
500 °C
750 °C (ausschamottiert)
750 °C (ausschamottiert)
GG20
1300 °C
(ausschamottiert + Faserplatte + Formsteine)
(ausschamottiert + Faserplatte + Formsteine)
Note
Mit angegossenem Schamottekasten. Rohrstutzen aus 10mm 16Mo3.
Empfohlene Montage: Liegend
Empfohlene Montage: Liegend
More Information
Sehr langlebige und gasdichte Variante dank ausgeklügeltem Scharniersystem, das einen gleichbleibenden Anpressdruck auf die gesamte umlaufende Dichtung gewährleistet.
Abb.40/1B
Teile:
Ring 16Mo3 Bl.10x120mm, Innendurchmesser=600mm, WLF1286-R, Höhe=120mm

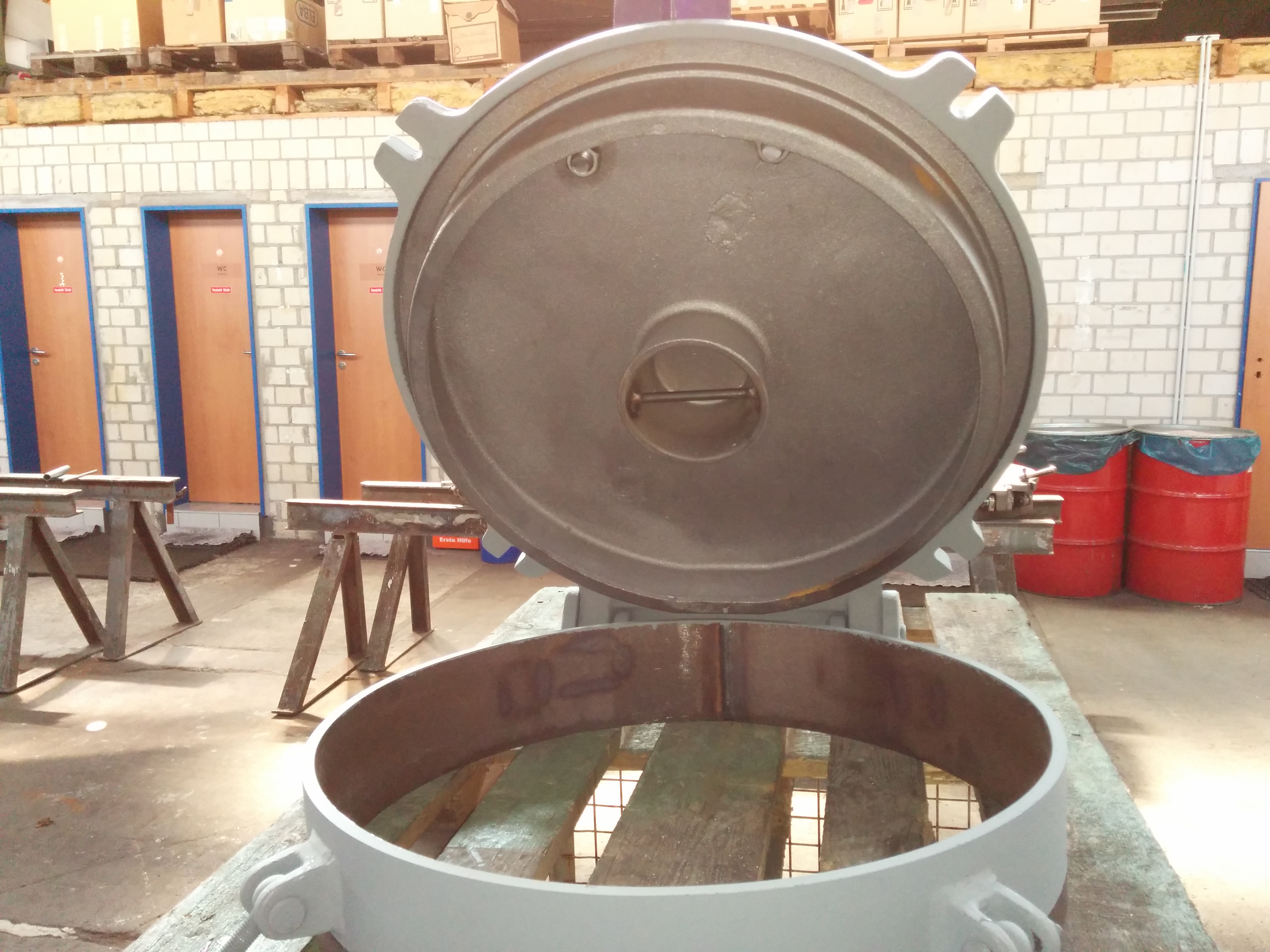

Deckel WLF1286 mit angegossenem Schamottekasten
Türlager Links WLF1268-1A
Türlager Rechts WLF1268-2B
Augenschraubenhalter 4x WLF1126-3
Zubehör:
Schamotte bündig mit Deckelinnenkante ausgegossen
Kapoflexplatte D=595x20mm
Schamotte-Steine 4x h=150mm konisch (wie Kuchenform)
Einsteigehilfen / Haltegriffe (Rund 16-20mm)
Bevorzugter Aufbau einer Schauöffnung S/60 oder S/80
Ausführung mit höherem Ring bis 500mm möglich
Download
-
Einsteigetür 600 113B.pdf60.1 KiB -
Einsteigetür 600 113b FLB.pdf58.9 KiB
-
Einsteigetür 600 113B und 38-1 60mm.pdf68.5 KiB
-
Einsteigetür 600 113B und 38-1 60mm version 2.pdf74.1 KiB
-
E_600 113B - 250 mit 2x Einsteigebügel.pdf81.1 KiB
-
E_600 113B - mit Rahmen außen 750x750.pdf117.9 KiB
-
E_600 113B 400mm mit Mineralwolle.pdf83.0 KiB
-
E_600 113B mit Aufbau S_80.pdf162.3 KiB
-
E_600 113B und 38-1 60mm und flansch.pdf69.0 KiB
-
E_600_113B_A_M01.pdf60.1 KiB
-
Kelch im Deckel der Tür.pdf196.3 KiB
-
round door filled with conrete and bricks added.pdf581.3 KiB
-
runde Tür ausschamottiert plus Formsteine plus Kapoflexplatte.pdf580.5 KiB
-
Übersicht_Anwendungsbereich_600 113B_hohe Temperaturen_englisch.pdf57.9 KiB
